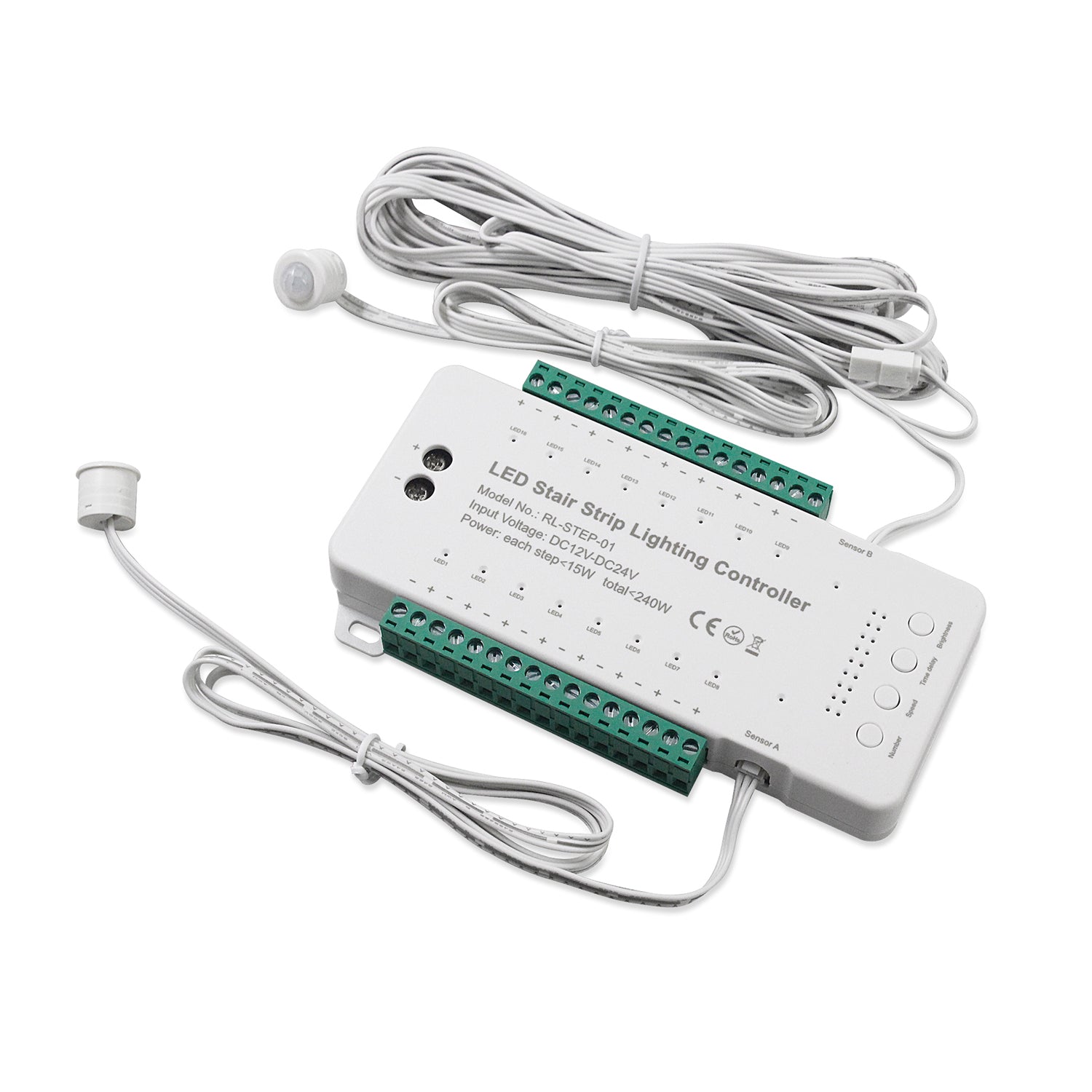

16 ΚΑΝΑΛΙΩΝ ΚΟΝΤΡΟΛΕΡ ΣΚΑΛΑΣ 12-24VDC 240W

Τάση (Volt): DC12-24V
Ισχύς: 240 W
IP- Δείκτης Προστασίας από Υγρά και Σκόνη: IP20
Χρώμα (κύριο): Λευκό
Εγγύηση: 5 χρόνια
Υλικό (κύριο): Πλαστικό

Το JLRLSTEP01 της εταιρείας Aca Lighting (Aca Light) είναι ένας κοντρόλερ σκάλας 16 καναλιών, ο οποίος χρησιμοποιείται για τον έξυπνο και αυτοματοποιημένο φωτισμό σκαλοπατιών με ταινίες LED.

• Κανάλια: Διαθέτει 16 κανάλια, επιτρέποντας τον ξεχωριστό έλεγχο έως και 16 σκαλοπατιών.
• Τάση Λειτουργίας: Υποστηρίζει χαμηλή τάση 12-24VDC.
• Ισχύς: Έχει μέγιστη ισχύ εξόδου 240W
  Χρήση: Σχεδιασμένος για τη δημιουργία εφέ «εφέ καταρράκτη» (sequential lighting), όπου τα σκαλοπάτια ανάβουν διαδοχικά ένα-ένα όταν εντοπίζεται κίνηση.


  Η συνδεσμολογία του κοντρόλερ χωρίζεται σε τρία βασικά μέρη: την τροφοδοσία, τους αισθητήρες και τις εξόδους των σκαλοπατιών.
• 1. Κεντρική Τροφοδοσία (Input)
  • Σύνδεση: Στο κάτω ή πλαϊνό μέρος του κοντρόλερ υπάρχουν οι επαφές V+ και V- (Input).
  • Πηγή: Εκεί συνδέεται η έξοδος από το τροφοδοτικό LED (12V ή 24V DC).
  • Προσοχή: Η τάση του τροφοδοτικού πρέπει να είναι ακριβώς η ίδια με την τάση της ταινίας LED που επιλέξατε (π.χ. αν βάλετε 24V ταινίες, θέλετε 24V τροφοδοτικό).
• 2. Σύνδεση των Ταινιών LED (Outputs 1-16)
  • Κανάλια: Ο κοντρόλερ διαθέτει 16 αριθμημένες κλέμες (ή φις τύπου Dupont ανάλογα με την έκδοση της πλακέτας).
  • Συνδεσμολογία: Κάθε σκαλοπάτι αντιστοιχεί σε έναν αριθμό. Συνδέετε το θετικό καλώδιο της ταινίας στο + του καναλιού (π.χ. CH1) και το αρνητικό στο -
  • Σειρά: Ξεκινάτε πάντα τη σύνδεση από το Κανάλι 1 για το πρώτο σκαλοπάτι (είτε ξεκινάτε από κάτω προς τα πάνω, είτε το αντίθετο, ανάλογα με το πώς σας βολεύει η καλωδίωση).
  • Σύνδεση Αισθητήρων (Sensor A & Sensor B)
    • Θύρες: Ο κοντρόλερ διαθέτει δύο ειδικές, ξεχωριστές υποδοχές, συνήθως με την ένδειξη Sensor A (για το κάτω μέρος της σκάλας) και Sensor B (για το πάνω μέρος της σκάλας).
  • Συμβατοί Αισθητήρες Κίνησης
    Ο κοντρόλερ JLRLSTEP01 λειτουργεί με ψηφιακούς αισθητήρες υπερύθρων χαμηλής τάσης (PIR Motion Sensors).
  • Τι περιλαμβάνει η συσκευασία: Κατά κανόνα, ο συγκεκριμένος κοντρόλερ περιλαμβάνει ήδη στη συσκευασία του τους 2 συμβατούς αισθητήρες κίνησης PIR (μαζί με τα καλώδια σύνδεσής τους, συνήθως 1-5 μέτρα).
  • Τύπος Αισθητήρων: Πρόκειται για μικρούς, χωνευτούς ή εξωτερικούς αισθητήρες (διαμέτρου περίπου 15-20mm) που τοποθετούνται στον τοίχο, στο ύψος του πρώτου και του τελευταίου σκαλοπατιού.
  • Πώς λειτουργούν: Μόλις κάποιος κόψει την ακτίνα του κάτω αισθητήρα (Sensor A), ο κοντρόλερ δίνει εντολή να ανάψουν τα σκαλοπάτια με σειρά 1 ➔ 16. Αν κάποιος έρθει από πάνω (Sensor B), ανάβουν με αντίστροφη σειρά 16 ➔ 1
• Μήκος: περίπου 15 cm έως 18 cm (λόγω των 16 επαφών που απαιτούν χώρο για τις κλέμες).
• Πλάτος: περίπου 8 cm έως 9 cm.
• Ύψος (Πάχος): περίπου 2 cm έως 2,5 cm
